熱交換器のフィンプレスライン

マシンの概要

フィンプレスラインは、熱交換効率を高める熱交換器の主要部品である伝熱フィンの製造に特化した精密設備です。

熱交換器は、自動車、船舶、空調および冷凍システム、油圧オイル冷却などのさまざまな業界で広く使用されています。

このフィンプレスラインは、高精度の金型と制御システムを備えており、さまざまな形状のフィンを生産できます。

自動フィン成形機は、生産速度を向上させ、手作業によるエラーを減らし、製品の品質と一貫性を保証します。

このフィンプレスラインで加工できる材料の種類（アルミニウム、銅、その他の合金など）、

低コストの金型交換で、さまざまな幾何学的形状のフィン（ストレートフィン、コルゲートフィンなど）を製造できます。

低コストの設備投資で最大限の利益を生み出すことは、熱交換器メーカーにとって非常に重要です

フィンプレスラインデータ

いいえ。	項目	DATA
1	フィンの間隔	1-15mm オプション
2	フィンの長さ	任意の長さ
3	フィンの高さ	1.5-12mm
4	機械音	60デシベル
5	外形寸法	140 * 100 * 165cm
6	エネルギー消費	5.5kw
7	電源	三相3V
8	最大作業サイズ	300 mm 450 mm 任意
9	金属材料	アルミニウム 銅 ステンレス鋼 チタン

フィンプレスラインの利点

1. 堅牢な 4 コラム設計を採用しており、動作中の安定性を確保し、自動潤滑システムを備えており、最適なパフォーマンスを維持し、メンテナンスの必要性を軽減します。

2、制御システムのコンポーネントは、国際ブランドのシーメンスと三菱製です。

3、Fin プレスラインは全自動生産が可能で、生産性を向上させ、手動介入の必要性を最小限に抑えます。

4. サーボモーター駆動技術を利用してフィンの長さを正確に制御し、完成品の一貫した品質を保証します。

5、この機械は、低コストの金型交換を実現し、波状、鋸歯状、直線状などのさまざまなタイプのフィンを生産できるため、さまざまな生産ニーズを満たす柔軟性が向上します。

6. この機械は、アルミニウム、ステンレス鋼、チタン合金、銅などのさまざまな金属原料を加工することもできるため、さまざまな用途や要件に適応できる汎用性を備えています。

フィンプレスラインメーカー工場ビデオ

その他のフィンプレス機

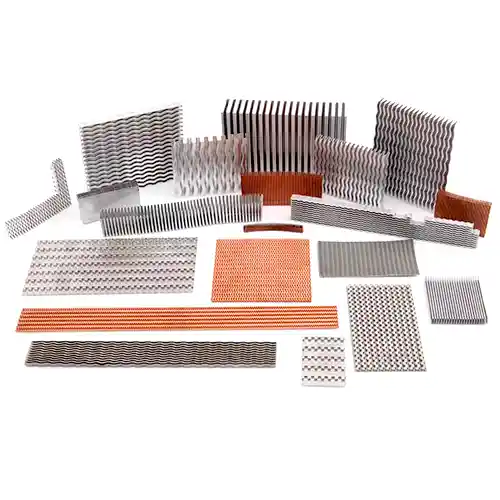

フィンタイプ

設置上の注意

1. この機械を設置するには、切断装置、フィンマシン、フィーダーを一列に配置する必要があります。

2. 電源に接続 工場の床が平らでない場合は、機械の足のネジを調整して安定性を保つことができます。

3. 機械の板金部品は、 突合せ溶接機、頑丈で耐久性があります。ただし、機械の設置プロセス中は、物体がぶつかることは許可されません。

切断装置はシリンダーで駆動されるため、正常に動作するには0.4～0.6mpaの圧縮空気に接続する必要があります。

4. 船舶輸送の場合、機械内部にオイルが浸透していないことが必須要件であるため、機械を設置するときに 38 # エンジンオイルを追加する必要があります。
