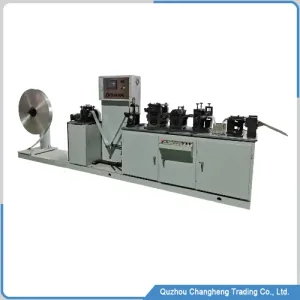

凝縮器・熱交換器のフィンプレス機

機械概要

この高速フィンプレス機は、自動車、家電、産業用熱交換器業界で広く使用されている理想的なフィン生産装置です。

この機械の動作原理は、空気圧駆動によって高速スタンピング生産を実現し、金型で箔タイプの原材料をスタンピングしてフィン形状を形成することです。

フィンスタンピングマシンは、主に供給システム、パンチングシステム、潤滑システム、制御システムなどの部品で構成されています。

供給システムは主に、板金をパンチング金型にスムーズかつ連続的に供給し、生産プロセスの継続性を確保します。

スタンピングシステムは、原材料を成形し、打ち抜いてフィンの形状を形成する役割を担っています。

潤滑システムは、パンチング工程中の金型の正常な動作を確保し、急速な摩耗による故障を防止するように設計されています。

制御システムはコンピュータプログラムを通じて設備の動作を制御し、生産の自動化を実現し、生産効率を向上させます。

フィンプレス機のメリット

1、効率:

高速パンチングの採用により、生産効率が大幅に向上しました。

2、高精度:

高度な制御システムの採用により、打ち抜き精度を確保し、製品の品質を向上させます。

3、優れた安定性:

長いガイドレール設計とバランス装置の採用により、装置の安定性が確保されます。

4、高度な自動化:

生産の自動化、手作業の削減、効率化を実現します。

5、長寿命:

自動潤滑装置が装備されているため、摩耗を効果的に防止し、装置の寿命を延ばすことができます。

フィンプレス機 クイック詳細

いいえ。	項目	DATA
1	スピード調整	FDI
2	外形寸法	650 * 250 * 230cm
3	メインモータ電源	5.5kw
4	外装材圧延	850 mm
5	内材圧延	Φ75mm
6	容量	45T
7	吸引長	100cm
8	素材の幅	30cm
9	ダイハイト	20-27cm
