工業生産用フィン製造機

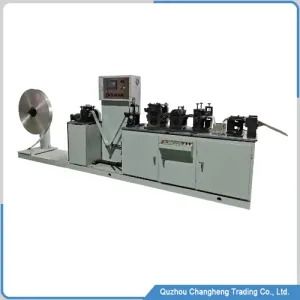

機械概要

これは金属フィン製造機で、銅、アルミニウム、ステンレス鋼、チタン合金などのさまざまな金属のフィンを製造できます。この機械は、電気産業、新エネルギー産業、熱交換器産業など、非常に幅広い用途があります。産業用冷却の分野では、この機械は最も重要な製造装置の 1 つです。

このフィン製造機は、4本の支柱からなる安定した設計を採用し、スプリングを緩衝材として備えているため、毎分140回のプレスという高速生産を実現しています。さらに、高速生産工程において、4本の支柱に潤滑油を自動供給することで、シリンダーの摩耗を軽減し、機械の寿命を延ばします。

幾度もの最適化と設計改良を経て、このフィンマシンは完全自動化された生産モードを実現しました。これにより、作業員が生産工程に参加する必要がなくなり、複数のチャネルを同時に生産することが可能になりました。これにより、生産効率が2倍になるだけでなく、製造コストも大幅に削減されます。

フィン製造機の利点

• 生産速度の無段階調整

この装置は周波数変換器を用いてモーターの速度を制御することで、生産速度を無限に変化させることができます。従来の機械式ギアがないため、速度変更時の速度変動や故障を心配する必要がありません。

• 機械の構造設計は非常にコンパクトである

駆動モーターを機械底部に、スピンドルを中央に配置することで、機械内部のスペースを最大限に活用しています。モーターはスピンドルのカム運動を駆動し、出力ピストン式の動きを実現します。このコンパクトな設計は、より合理的で、より強力な出力を実現します。

• 安定したフィン質量出力

フィン製造機の主要部品はすべてCNC加工されており、部品の精度と公差を効果的に保証します。フィン金型の公差範囲は0.001mm単位で制御されており、フィン寸法に対する高精度の要求に完全に応えます。

• 毎日のメンテナンスにとても便利

このフィン付き機械は自動潤滑システムを備えているため、通常の使用ではメンテナンス費用はほとんどかかりません。8年間使用すれば、エンジンオイルの交換だけで十分です。

このページの内容

いいえ。	項目	DATA
1	送り速度	120回/分
2	フィンの材質	鉄 アルミニウム ステンレス鋼 チタン合金 銅
3	フィンの高さ	1.5-12mm
4	最大フィン幅	300 / 450mm
5	アルミホイル	0.04-0.5mm
6	総電力	7.5kw
7	空気源圧力	0.6MPa
8	総重量	1.8トン

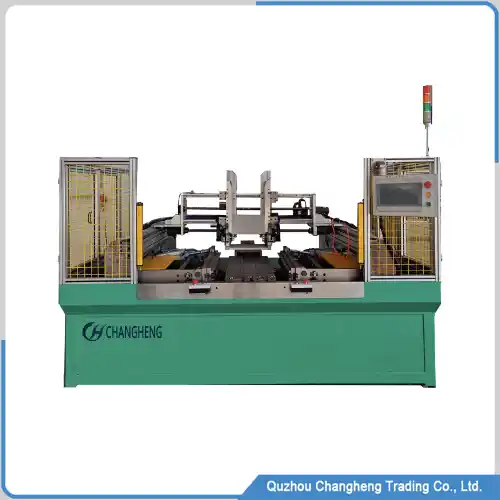

その他のタイプのフィンマシン

フィン製造機の動作ビデオ

フィン製造機の高度な機能

1. 独立した原料潤滑装置は、圧力を利用して貯蔵タンクから潤滑油を潤滑装置に送り込みます。綿ローラーが原料の両面に潤滑油を均一に塗布します。この潤滑装置は電力を必要とせず、メンテナンスは不要です。

2. この機械のフィン型は独立した設計を採用しており、ユーザーは ひれ型 様々なサイズや形状のフィンを低コストで入手でき、この設計によりユーザーの使用コストを効果的に削減できます。

3. 切断装置は、フィンの形状に応じて刃を交換し、特殊な波型フィンを切断することができ、追加の切断コストなしでフィンの長さを自由に設定できます。

4. このフィン製造機は7.5kWのモーターを搭載し、強力な出力を発揮します。機械を改造することなく、銅、ステンレス鋼、チタン合金、アルミニウム、亜鉛メッキ鋼板など、様々な金属材料のフィンを製造できます。

アプリケーションの範囲

このフィン製造機は、セレーション型、ウェーブ型、シャッター型など、様々な種類の金属フィンを製造できるため、現代の工業生産において広く利用されています。以下にいくつかの例を挙げます。

1. ディーゼル発電機には水冷式ラジエーターが必要です。このラジエーターには内部フィンと外部フィンがあり、それぞれサイズと形状が異なるため、フィン製造機を使用して製造する必要があります。

2. 現在の世帯 洗濯機 すべて乾燥機能があり、電気加熱機能は、このフィンマシンで製造する必要がある重要な部分であるため、フィンの厚さは約0.3mmのアルミニウム材料です。

3.新エネルギー路面電車のバッテリー熱管理システムにはラジエーターが設けられており、ラジエーターのフィンは機械で生産する必要がある。

4. ダブルクラッチトランスミッション内のギアオイルは、オイルクーラーで冷却する必要があります。このオイルクーラーには多数のフィンが配置されています。この機械は、このオイルクーラーフィンの製造において重要な役割を担っています。
